Se agregaron funciones de ROCOF, desplazamiento de vector de voltaje y funciones de falla de interruptor de circuito en los Cubículos de Control modelo RC-10ES y RC15 de EPRECSA – NOJA Power.

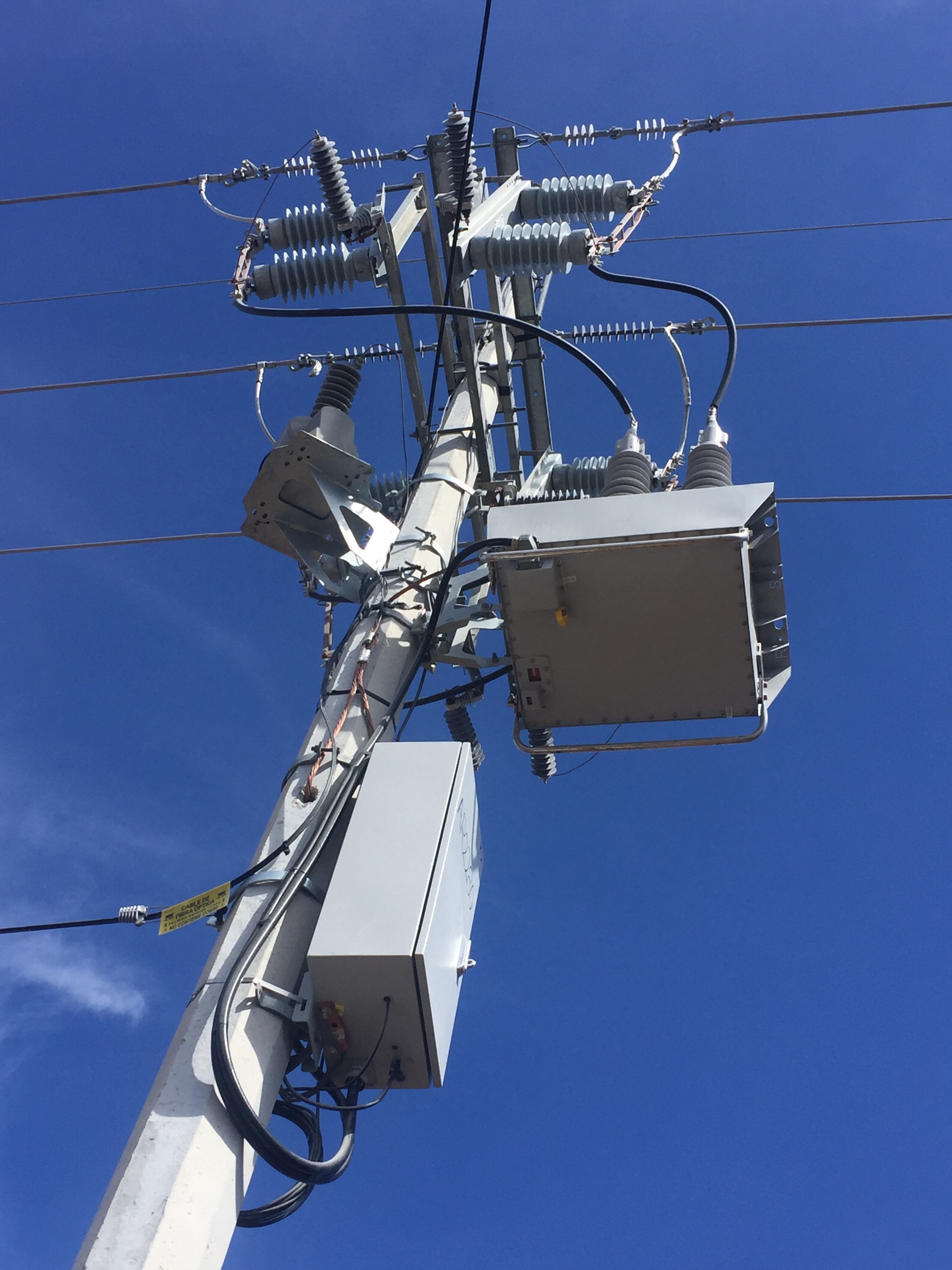

Imagen 1. Instalaciones de restaurador eléctrico modelo OSM de EPRECSA – NOJA Power

El departamento de Desarrollo e Ingeniería de EPRECSA – NOJA Power confirma el día de hoy el lanzamiento de un nuevo paquete de actualización de firmware para sus cubículos de control modelos RC10-ES y RC15-ES. Esta actualización opcional del firmware agrega la protección ANSI 81R tasa de cambio de frecuencia (ROCOF), protección de desplazamiento de vector de voltaje (ANSI 78VVS) y la protección contra falla de apertura del interruptor (ANSI 50BF) al amplio conjunto de funciones disponibles en el relevador. La versión de firmware es la 1.24.0.0 y está disponible para ser descargada a través del siguiente link: 1.24.0.0 & CMS 3.10.0.0

Si bien la actualización es opcional, es gratuita para todos los usuarios de los cubículos de control EPRECSA – NOJA Power modelos RC10-ES y RC15-ES. Esta actualización permitirá que dichos equipos cumplan con los requisitos de protección de la gran mayoría de los puntos de conexión de energías renovables.

Tanto la protección ANSI 78VVS como la ROCOF (ANSI 81R) se implementan como medidas anti-isla. Estas son técnicas de protección pasiva diseñadas para detectar el desfase de carga / generación que ocurre en la mayoría de los escenarios de isla. EPRECSA – NOJA Power tiene a disposición artículos en inglés, por el momento, que describen el concepto de estas dos protecciones, VVS and ROCOF.

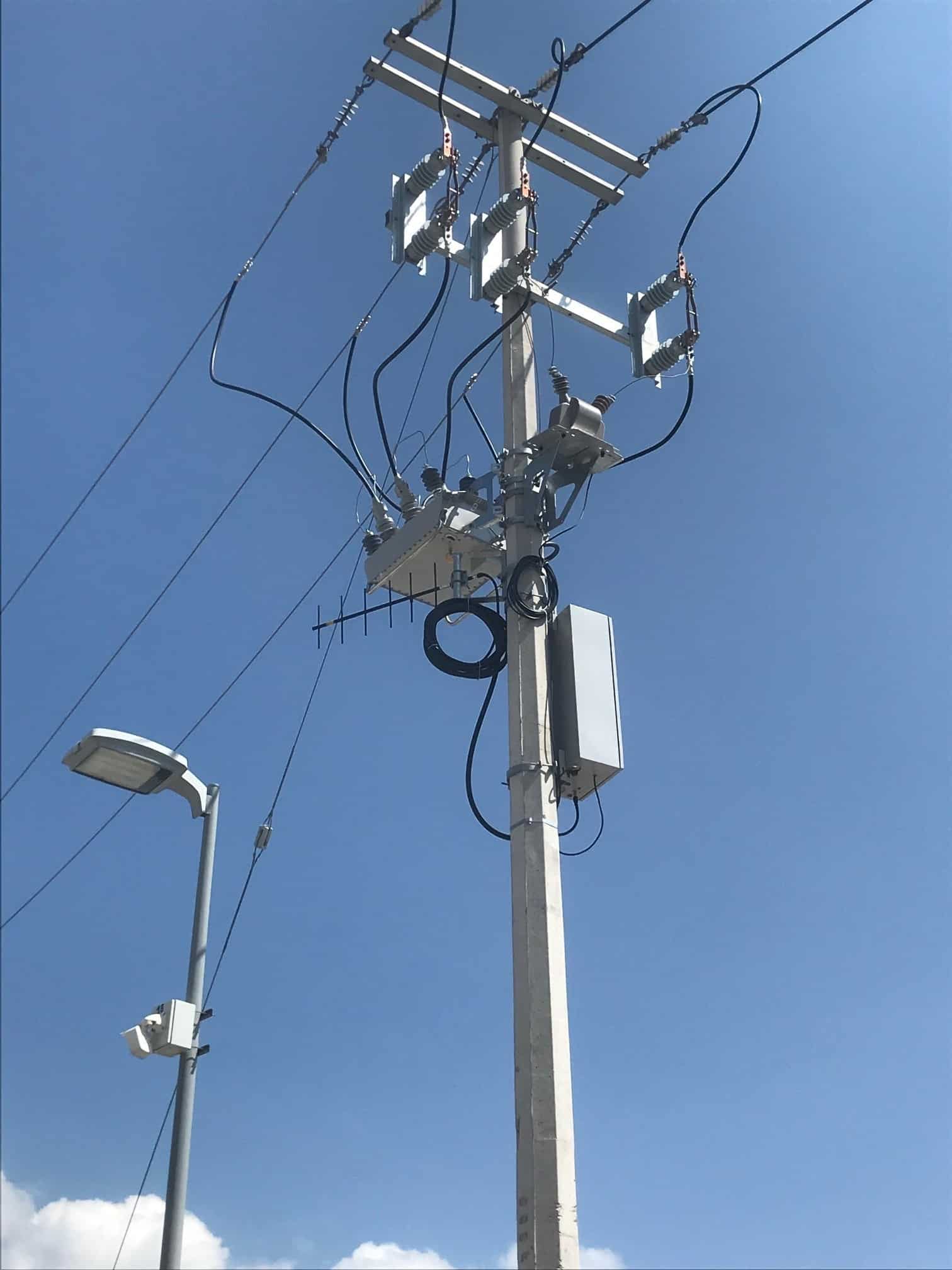

Imagen 2. Restaurador eléctrico modelo OSM de EPRECSA – NOJA Power

La funcionalidad de Falla de apertura del Interruptor, conocida como ANSI 50 BF, realiza el monitoreo del equipo y puede proporcionar una alarma o la indicación de su NO operación cuando un elemento de protección lo ha intentado activar, permitiendo la interrupción de la corriente de línea mediante el inicio de una señal de activación.

La funcionalidad de Falla de apertura del Interruptor se considera la mejor práctica para subestaciones e instalaciones con alta presencia de interruptores de transferencia. En estos tipos de aplicaciones, independientemente de la confiabilidad de un producto, debe existir protección y monitoreo de contingencia en caso de falla. La funcionalidad de Falla de apertura del Interruptor es el mecanismo por el cual esto es posible. En caso que no opere, el restaurador genera una señal que indica este escenario, permitiendo activar la protección de respaldo y / o la operación remota vía SCADA. Esta funcionalidad también proporciona en cierta medida y de manera indirecta monitoreo de una falla eventual de las cámaras de vacío del interruptor.

“Continuamos enfocados en aportar valor a nuestros clientes más allá de la adquisición inicial de nuestros equipos. Con las nuevas versiones de firmware disponibles agregamos valor a la base de los equipos instalados por nuestros clientes. Esta versión en particular incorpora ROCOF y VVS, lo que garantiza que cualquiera de nuestros restauradores se puedan utilizar para conectar y sincronizar a la red fuentes de generación distribuida.” – Comentó el Director General de EPRECSA – NOJA Power.

En caso de requerir más información sobre EPRECSA – NOJA Power, Contacte a: j.sainz@eprecsa.mx / f.sainz@eprecsa.mx o visita nuestra página: www.eprecsa.mx.
