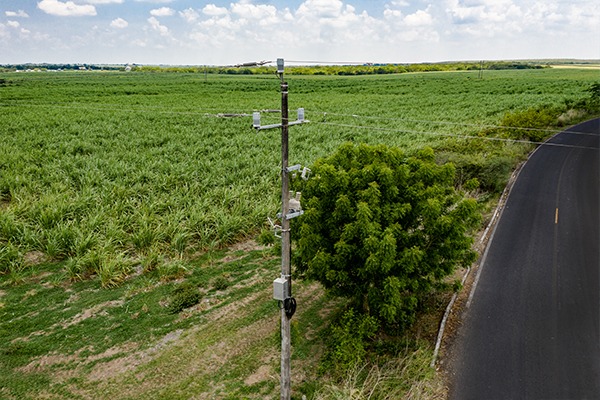

Sistema de Monitoreo formado por tres Sensores de Voltaje-Corriente Marca Lindsey y un cubículo de control PTS180 para el procesamiento de las señales. Marca EPRECSA.
Características eléctricas del sensor de corriente y tensión | |||
---|---|---|---|
Tensión nominal del sistema (kV) | 13.8 | 23 | 34.5 |
Nivel básico de aislamiento - NBAI (kV) | 110 | 150 | 200 |
Distancia de fuga (mm) | 401 | 622 | 927 |
Distancia de arco en seco (mm) | 224 | 320 | 437 |
Altura promedio (mm) | 335 | 422 | 554 |
Tensión de aguante a 60Hz 1 min (kV) | 34 | 40 | 50 |
Corona - extinción (kV) | 11 | 19 | 26 |
Tensión de flameo en seco a 60 Hz (kV) | 70 | 100 | 125 |
Tensión de flameo en húmedo a 60 Hz (kV) | 50 | 70 | 95 |
Relación de transformación de tensión (V) | 1400:1 V | 2200:1 | 3300:1 |
Relación de transformación de corriente (V) | 600 A: 10 |
Medidor de potencia trifásico multifuncional | Eventos / Registro de datos |
---|---|
Clase de presición: 0.2S | Memoría de registro incorporada de 256 MB. |
Parámetros monitoreados: Tensión, Corriente, Potencia, Energía, Factor de Potencia, Demanda, Frecuencia, Desbalance de Voltaje/Corriente, Perfil de Carga |
Formas de onda sincronizadas de multiples equipos en una sola pantalla a través del software PAS. |
Alimentación AC: 127-240 Vca |
Eventos de calidad de la energía con formas de onda. |
Registro de falla: Pre y post registro de la falla. Cálculo de la distancia de falla. Reporte de falla. Soporta hasta 48 entradas digitales rápidas. Registro de secuencia de eventos con 1 ms de precisión |
Registro de múltiples parámetros con estampado de tiempo real. |
Análisis avanzado de calidad de la energía | Puertos de comunicación y protocolos |
---|---|
Calidad de la energía de acuerdo a IEC 61000-4-30 Clase A |
Puertos estándar: Ethernet, USB, RS-232/485. Puertos Opcionales: IR, USB frontal, Fibra óptica, RS-422/485 |
Análisis de calidad de la energía, estadísticas y reportes de acuerdo con IEEE1159, EN50160, GOST 13109 o GOST 32144-2013 | |
Detección y registro de Sags/Swells | |
Detección y registro de interrupciones | |
Armónicos e inter-armónicos de acuerdo con IEC 61000-4-7 |
Protocolos estándar: Modbus RTU, ASCII, Modbus/TCP, DNP3.0, DNP3/TCP, IEC 60870-5-101 y -104 Protocolos Opcionales: IEC 61850 (MMS y Mensajería GOOSE) |
Dirección de la potencia de armónicos | |
THD del voltaje y corriente, TDD de la corriente y factor K | |
Medición de flicker de acuerdo con IEC 61000-4-15 | |
Detección y registro de transitorios de alta velocidad como 17 μs @ 60Hz / 20 μs @ 50Hz |
